Линейная плата занятых линий ЛПЗ-20

Линейная плата занятых линий (ЛПЗ-20) предназначена для работы с объектовыми устройствами, использующими занятые линии городской телефонной сети, работающие на частоте 18 кГц, и входит в состав ретранслятора-240 системы централизованного наблюдения (СЦН) «Лагуна».

Плата ЛПЗ-20 представляет собой  функционально-законченный  мини-ретранслятор на 20 номеров.

Плата ЛПЗ-20 позволяет использовать в составе системы все типы устройств оконечных, которые применяются в СПИ «Фобос-ТР» и «Фобос-3»: УО «Атлас-3»; УО «Атлас-6»; УО «Фобос-ТР»; ППК «Сигнал ВК- 4»; УО-1А, УО-2, УО-2А, УО-3К СПИ «Фобос-3», а также автоматизированные имитостойкие устройства оконечные «Набат-Ф-4АКТ-18», «Набат-Ф-2АТ», применяемые в СПИ «Альтаир».

Плата ЛПЗ-20 обеспечивает прием сигналов от ППКОП (УО) с частотой (18±0,18) кГц и уровнем от 10 до 700 мВ и отсутствие приема сигнала с уровнем 5 мВ и менее.

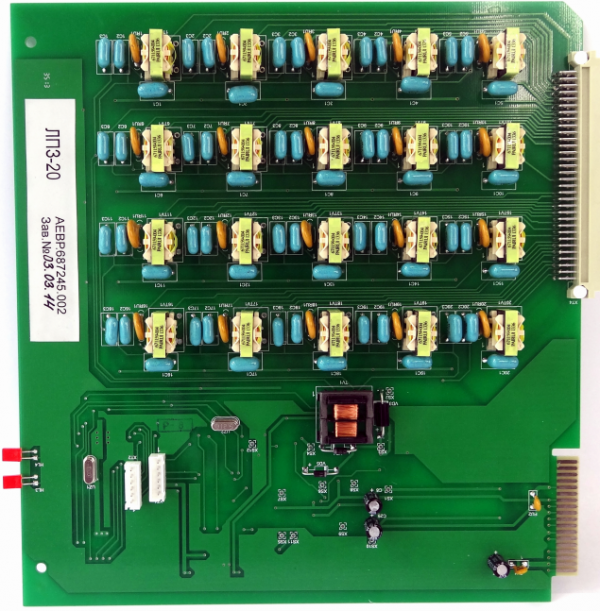

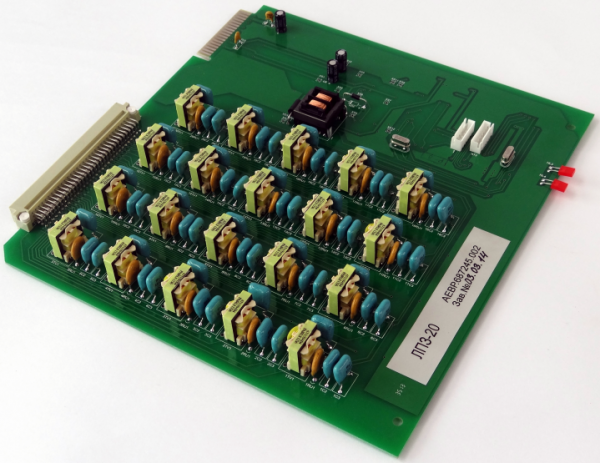

На плате ЛПЗ-20 установлены:

• индикатор работоспособности платы - РАБОТА;
• индикатор наличия обмена информацией с платой диспетчера – СВЯЗЬ.

Плата может быть установлена в любое посадочное место ретранслятора – 240 СЦН «Лагуна», за исключением посадочного места для платы управления.
