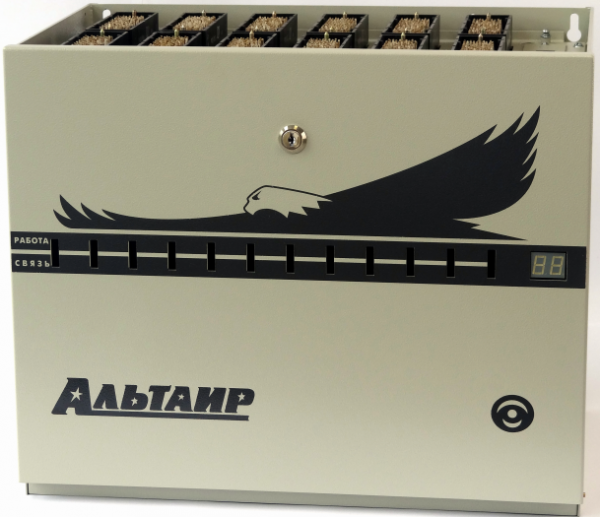

Ретранслятор КЦН «Альтаир»

Ретранслятор универсальный (УР) предназначен для:

• обмена данными с пультом централизованного наблюдения ПЦН через встроенный модем (ВМ) по выделенной двухпроводной линии или  через цифровой модем  (МЦМ) по сетям Ethernet;
• обмена данными с другими универсальными ретрансляторами в пределах одной АТС по интерфейсу RS 485;
• обмена данными с другими универсальными ретрансляторами, расположенными на других АТС по выделенным двухпроводным линиям;
• обмена данными с ретрансляторами «Фобос», «Фобос-А», «Фобос-ТР», «Фобос-3» по выделенным линиям.

В зависимости от характера решаемых задач, количества и качества охраняемых объектов, в состав универсального ретранслятора могут входить:

а) линейные платы переключаемых линий (плата ЛПП) для работы с объектовыми устройствами, использующими переключаемые на период охраны линии городской телефонной сети;

б) линейные платы занятых линий (плата ЛПЗ) для работы с объектовыми устройствами, использующими занятые на период охраны линии городской телефонной сети и работающие на частоте 18 кГц;

в) дополнительные модули: МСФ (для связи с ретрансляторами Фобос), МДМ (для связи с другими ретрансляторами «Альтаир»), МЦМ (для работы с ПЦН по сетям Ethernet).

г) в состав ретранслятора входит обязательная плата диспетчера.

Максимальное количество подключаемых к одному ретранслятору направлений – 240. Для подключения оконечных устройств к ретранслятору на верхнюю крышку ретранслятора установлено 12 разъемов 6Р100.
