Плата диспетчера

Плата Диспетчера предназначена для обеспечения связи между пультом централизованного наблюдения (ПЦН) и универсальным ретранслятором, а также для обмена извещениями телесигнализации и командами телеуправления с линейными платами.

Для связи с другими универсальными ретрансляторами в пределах одной АТС на плате есть преобразователь интерфейса, предназначен для преобразования внутрисхемного интерфейса во внешний типа RS 485

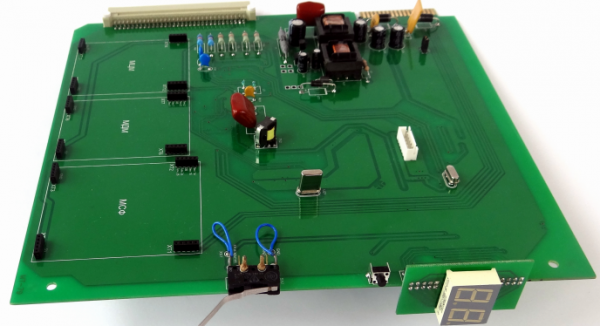

На плате диспетчера установлены:

• переключатель включения напряжения ПИТАНИЕ;
• двухразрядный цифровой индикатор порядкового номера универсального ретранслятора в комплексе;
• переключатель установки порядкового номера универсального ретранслятора АДРЕС.

Кроме того на плате Диспетчера предусмотрены разъемы для установки мезонинных модулей:

• МСФ (модуль сопряжения с СПИ "Фобос") – для подключения ретрансляторов "Фобос”;
• МДМ (модуль Дополнительного модема) - для подключения ретрансляторов “Альтаир”, расположенных на других АТС;
• МЦМ (модуль цифрового модема) - для соединения ретранслятора, используя IP-адрес, по Ethernet-каналу. Это дает возможность использования ретрансляторов "Альтаир" на цифровых АТС, использующих оптоволокно.

Плата Диспетчера устанавливается в специально отведенное в ретрансляторе место, обозначенное буквой «Д».
