Линейная плата занятых линий

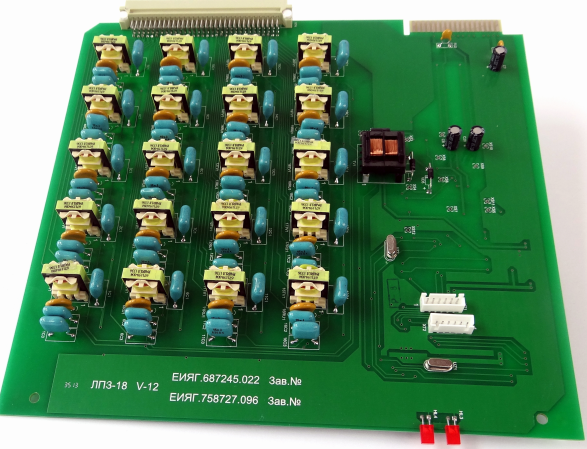

Линейная плата занятых линий (ЛПЗ) предназначена для работы с объектовыми устройствами, использующими занятые линии городской телефонной сети, и работающие на частоте 18 кГц. Плата ЛПЗ-18 представляет собой функционально-законченный мини-ретранслятор на 20 номеров.

Плата ЛПЗ позволяет использовать в составе комплекса все типы устройств оконечных, которые применяются в СПИ «Фобос-ТР» и «Фобос-3»: УО «Атлас-3»; УО «Атлас-6»; УО «Фобос-ТР»; ППК «Сигнал ВК- 4»; УО-1А, УО-2, УО-2А, УО-3К СПИ «Фобос-3», а также автоматизированные имитостойкие устройства оконечные «Набат-Ф-4АКТ-18», «Набат-Ф-2АТ».

Плата ЛПЗ обеспечивает прием сигналов от ППК (УО) с частотой (18±0,18) кГц и уровнем от 10 до 700 мВ и контролирует отсутствие приема сигнала с уровнем 5 мВ и менее.

На плате ЛПЗ установлены:

• индикатор работоспособности платы – РАБОТА;
• индикатор наличия обмена информацией с платой диспетчера – СВЯЗЬ.

Плата может быть установлена в любое посадочное место ретранслятора «Альтаир», за исключением посадочного места для платы Диспетчера.
