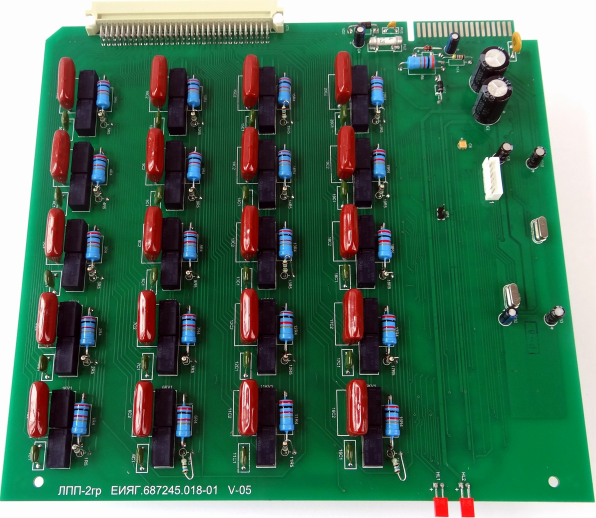

Линейная плата переключаемых линий

Линейная плата переключаемых линий (ЛПП), предназначена для работы с различными типами устройств оконечных (УО) по телефонным линиям, переключаемым на период охраны, и входит в состав у комплекса централизованного наблюдения охранно-пожарного «Альтаир». Плата ЛПП представляет собой функционально-законченный мини-ретранслятор на 20 номеров.

В качестве устройств объектовых могут использоваться устройства из состава СПИ «Фобос-А» (УО СПИ «Фобос», УО-А, УО-А2, «Редут-1», «Редут-1С», «Редут-2», «Редут-2С»), а также автоматизированные имитостойкие устройства оконечные «Набат-2АК», «Набат-ЛПП-2АТ»,

ЛПП  обеспечивает контроль  состояния ШС и ЦКН при изменении питающего напряжения  ретранслятора от 44 до 72 В при следующих параметрах  линии связи:

• сопротивление по постоянному току двух проводов от 0 до 0,7 кОм;
• сопротивление изоляции между проводами линии и по отношению к «земле» - не менее 20 кОм;
• емкости между проводами от 0 до 0,55 мкФ.

На плате ЛПП установлены:

• индикатор работоспособности платы – РАБОТА;
• индикатор наличия обмена информацией с платой диспетчера – СВЯЗЬ.

Плата может быть установлена в любое посадочное место ретранслятора «Альтаир», за исключением посадочного место для платы Диспетчера.
